Systèmes de flèche à colonne

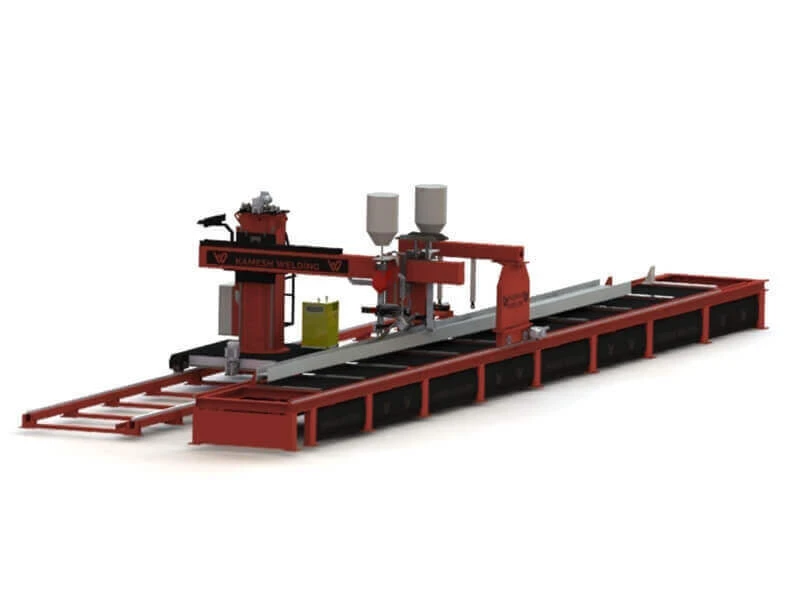

Column Boom est une machine spéciale, qui peut souder les récipients métalliques, la construction en acier dans toutes les orientations par diverses méthodes de soudage telles que la ligne de soudage circonférentielle et longitudinale. La base autoportante ou le chariot de voyage motorisé peuvent être choisis par l'utilisateur en fonction de ses besoins. En montant différents systèmes de soudage, tels que le soudage à l'arc submergé, TIG, MIG, SAW, etc., l'utilisateur peut obtenir des fonctions de soudage entièrement automatiques, qui non seulement fournissent des solutions de soudage parfaites, mais permettent également d'économiser du travail et du temps.

Détails techniques  KWKBS2X2 KWKBS3X3 KWKBS4X3 KWKBS4X4 KWKBS4X5 KWKBS5X4 KWKBS5X5
Capacité max. de chargement (kg) 300 300 300 300 300 300 300
Hauteur Min. sous la flèche  (mm) 750 750 900 900 900 900 900
Diamètre Max. du citerne (mm) 2000 3000 4000 4000 4000 5000 5000
Longueur d’extension max. de la flèche
(mm)
2000 3000 3000 4000 5000 4000 5000
Angle de rotation de la flèche (º) 270 270 270 270 270 270 270
Hauteur totale   (mm) 3250 3250 5200 5200 5200 6500 6500
Longueur de la flèche  (mm) 2550 3400 3400 4450 5500 4450 5800
Puissance E. de l’élévateu  (kW) 1,1 1,1 1,1 0,55 1,1 1,1 1,5
Couleur Rouge-Noire  Rouge-Noire Rouge-Noire Rouge-Noire Rouge-Noire Rouge-Noire Rouge-Noire
Méthode de soudage  Tig-Migmag-Saw Tig-Migmag-Saw Tig-Migmag-Saw Tig-Migmag-Saw Tig-Migmag-Saw Tig-Migmag-Saw Tig-Migmag-Saw
